地震に強いPCパネル

工場で厳格な管理のもとに製造される鉄筋コンクリートパネルは、現場打ちコンクリートに比較して、高い強度と耐久性・耐火性を持ち、品質にバラツキのない部材です。
PCパネルは、圧縮に強いコンクリートと引っ張りに強い鉄筋という異なる素材が、一体化した剛性の高い建築部材です。
精度が高く品質が一定のうえ、吸水性が非常に小さいため、強い耐久性を必要とする上下水道や河川護岸、トンネル、橋梁などの土木部材としても使用されています。

PCパネルとは?

コンクリートと鉄筋をドッキング

圧縮に強いコンクリートと、引っ張る力に強い鉄筋の特性を巧みにドッキングさせた構造で、
柱や梁の役目をするリブ部と、筋かいの役目をする薄肉部からできています。
リブとシェルの構造によって、薄くても強い壁となり、室内空間を有効に利用できます。
PC圧縮強度
コンクリート 鉄筋 リブ ジェル

PCパネルの実例紹介

現代の最高技術に使用されるPCパネル
精度が高く品質が一定のうえ、現場打ちコンクリートにくらべて吸水性が非常に小さいため、
高い精度と水密性が要求される上下水道や河川護岸、トンネル、橋梁などの土木部材としても使用されています。

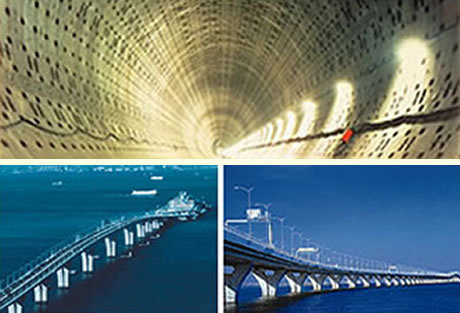

東京湾アクアラインで実証された耐久性→
PC
東京湾アクアラインで実証された耐久性↑

PC製造技術3つのポイント

世間でさわがれている様な
現場打ちコンクリート造の鉄筋不足はあり得ません。

工場でのPCパネル製造工程。
スランプ検査、表面水量測定、配筋検査、強度検査、製品検査、出荷検査等厳しい検査を経て製造しています。
01
型枠・鉄筋カゴセット
02
コンクリート打設

コンクリート打設Pick Up!
現場打ちではできない硬練りコンクリート
理想的な水・セメント比の高品質コンクリートから高品質な部材が生まれます。
03
振動締固め

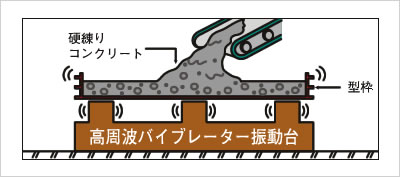

振動締固めPick Up!
すみずみまで均一に隙間なく締め固めます
硬練りコンクリートを高周波バイブレーター(3,600回/分)で振動を与えて締め固めします。
04
蒸気温度管理

蒸気温度管理Pick Up!
高温の蒸気養生で早期に一定の強度を出した後、自然養生をします。 工場にて温度管理をするため高品質のPCパネルが完成します。
05
脱型・完成
コンクリート打設Pick Up!
現場打ちではできない硬練りコンクリート
理想的な水・セメント比の高品質コンクリートから高品質な部材が生まれます。
振動締固めPick Up!
すみずみまで均一に隙間なく締め固めます
硬練りコンクリートを高周波バイブレーター(3,600回/分)で振動を与えて締め固めします。
蒸気温度管理Pick Up!
高温の蒸気養生で早期に一定の強度を出した後、自然養生をします。 工場にて温度管理をするため高品質のPCパネルが完成します。
密実なコンクリート(PC)だから
高強度・高耐久・高遮音性
実現できます!

PC梁・接合ボルト

PC梁

PC梁とは

すべてのPC壁の上に配置する高さ38cmの部材を「PC梁」といい、壁と床パネルを連結し、より強度を高めます。

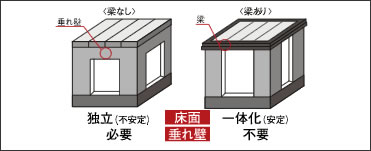

梁付WPC工法のメリット

梁付WPC工法は、より剛く(安定)より開放的(自由)な工法です。

接合ボルト

接合ボルトとは

頑強なPCをつなぎ合わせる接合ボルトは、高強度・高耐久。
1枚のPCパネルを約10本のボルトで連結します。

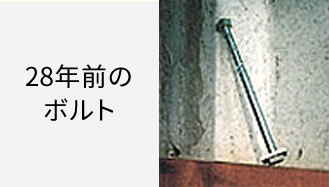

28年前のボルト

鋼材防錆処理一覧

太いベルトだから高強度・高耐久

※「鉄骨造建築物の耐久性向上技術」(財)国土開発
技術センターに示される方法により算出
